PVE搭建All-In-One服务器方案分享

开发工具发表留言

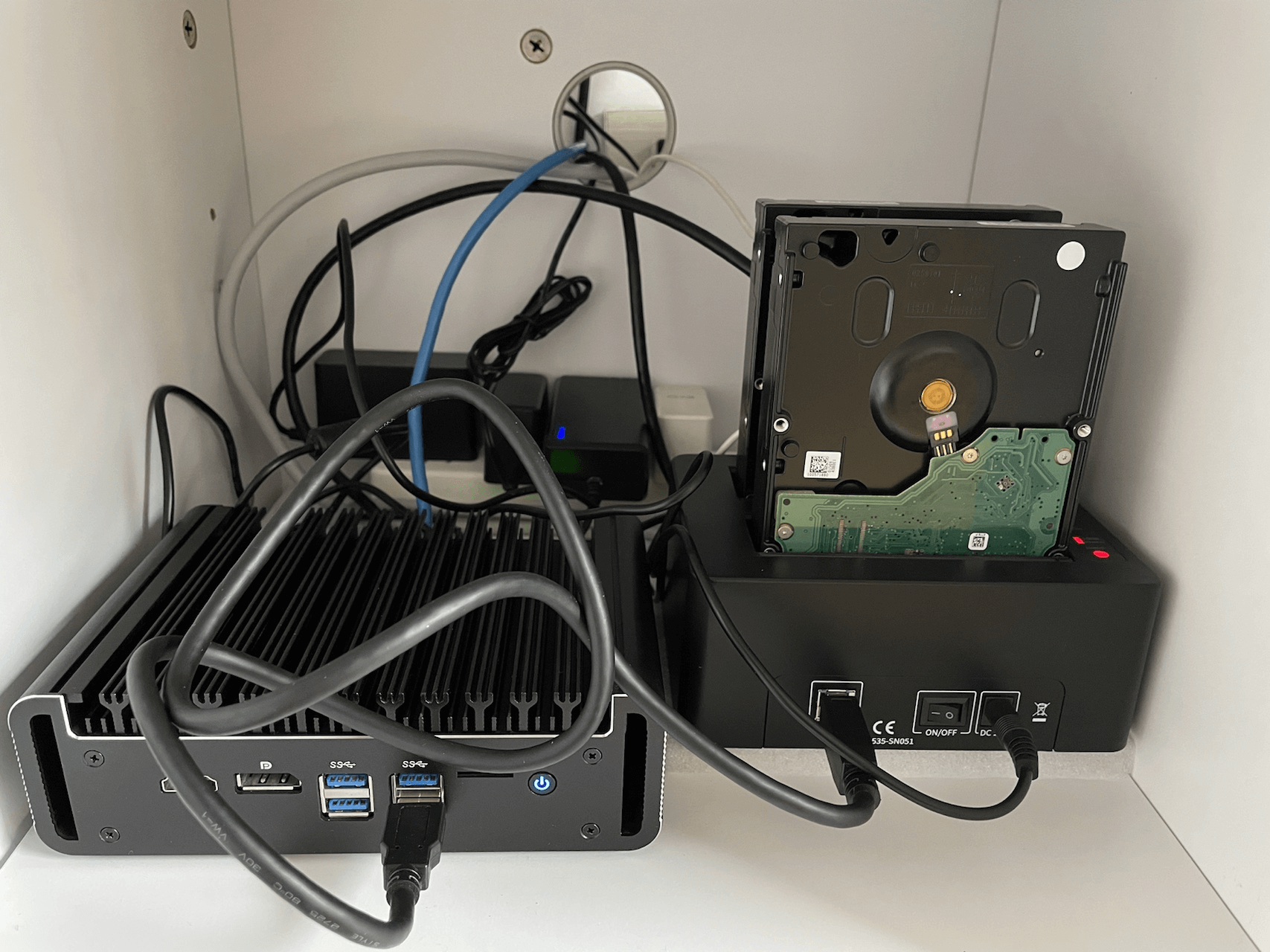

硬件环境

CPU：J4125
内存：8GB（4+4）DDR4 2400MHz
硬盘：SSD 64G（mSATA）+ 500GB（HDD）+ 1TB（HDD）
网卡：i226-V（2.5G） x 4
网络：无公网IPV4/IPV6

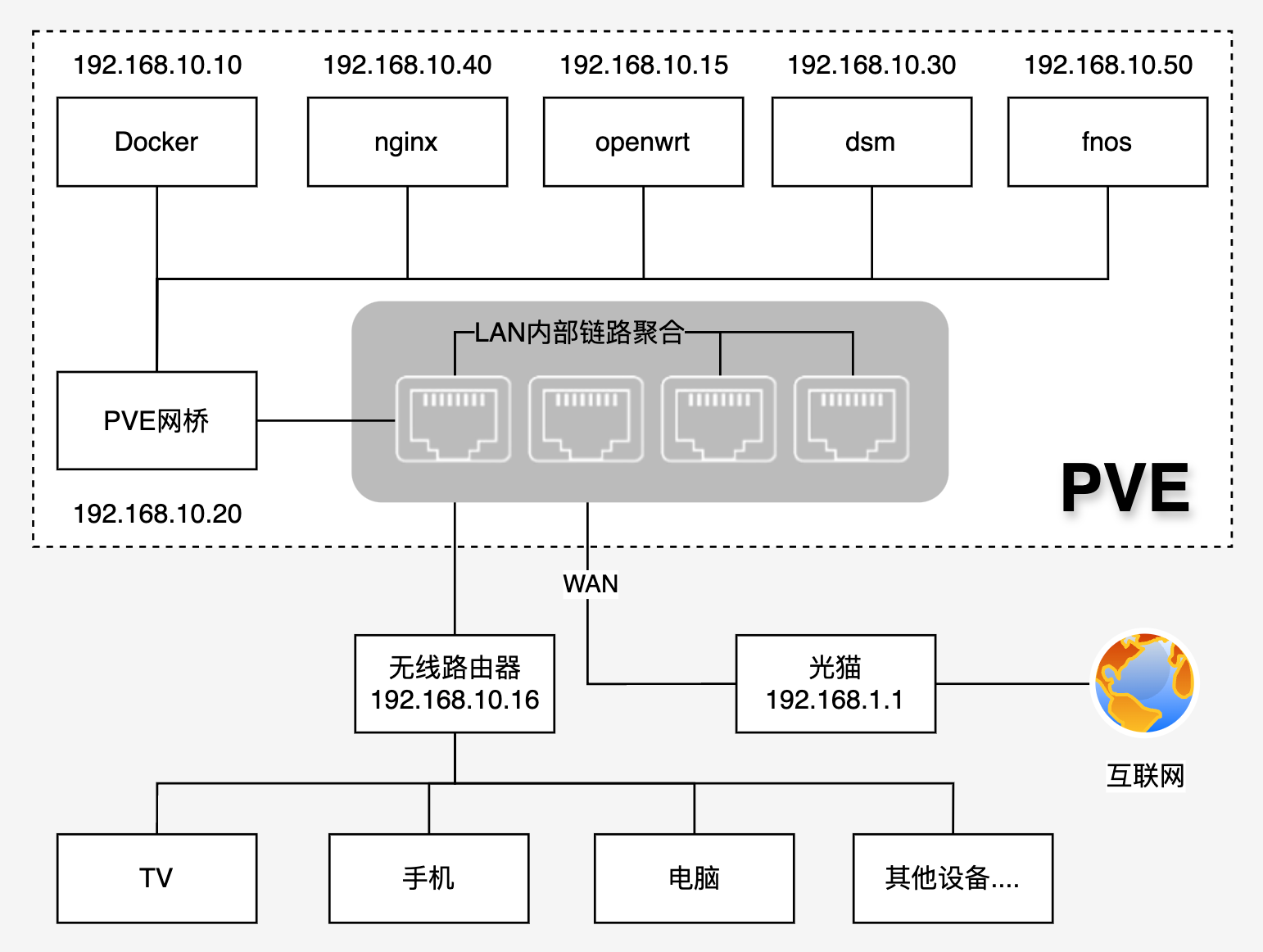

网络以及设备

iKuai路由器也在PVE中，IP：192.168.10.1

border

安装的虚拟机

虚拟机环境 Proxmox VE 8.2.2
包含4台虚拟机和2台lxc容器，lxc容器更加轻量，但是功能稍弱。

vms

  • nginx：主要做内网域名的反向代理
  • docker：目前只运行alist，方便使用DSM进行云端备份，单独部署是防止挂了影响备份
  • ikuai：主路由，做设备管理（所有网卡都直通给iKuai管理）
  • openwrt：旁路由，frp内网穿透，海外加速，DNS解析等
  • dsm：群晖 7.2.2系统，文件存储同步，照片，备份等
  • fnos：飞牛NAS，主要做影视仓库，视频下载等

iKuai主路由

下载地址： https://www.ikuai8.com/component/download
对于家庭使用，32位系统即可，注意安装的时候32位系统最低内存要求是1GB，可以先分配1GB内存，安装完成之后再修改为512MB。

ikuai

net0是pve的管理的虚拟网卡（也和一个物理网口绑定的），和其他虚拟机进行桥接，。
进到iKuai，net0默认是LAN口，后续和直通的两张网卡进行链路桥接。
后面的三个PCI是直通进去的三个2.5G网卡，其中一个作为WAN口，剩余的两个作为LAN口进行桥接即可。

WAN口设置（外网）

使用DHCP方式通过光猫获取IP地址（如果光猫是桥接的，需要使用PPPOE拨号方式连接）；
这里的eth1作为了WAN口使用，详细的配置可以查看iKuai官网；

border

LAN口设置（内网）

除了WAN，其他都使用链路桥接方式作为LAN口，这样所有的LAN口连接的设备就在同一个网段了。
也可以设置多个LAN口使用不同的网段，我这里是桥接为一个LAN口的。

border

桥接之后，三个网口连接都是同一网段，并且都可以正常连接互联网。

注意

至于iKuai不会发射无线网络，我在LAN口上连接了一个无线路由器，无线路由器选择桥接模式。

DNS设置

我首选DNS使用的是Openwrt下面的AdGuardHome，备选的阿里云DNS（解析速度基本在毫秒级别）；
因为ipv6支持不太好，所以我禁用了ipv6的解析。

border

Openwrt旁路由

安装的服务：

  • openclash：海外网站加速访问，这里是安装文档
  • AdGuardHome：DNS加速，拦截广告等；上游DNS也使用的是阿里云的DNS，这里是官方文档
  • frpc：内网穿透，服务器使用的是腾讯云轻应用服务器，这里是官方文档

群晖NAS

主要存储照片、常用文件、热数据（这里的热数据是经常访问的数据，在其他设备也有备份）等；
硬件部分：分配4G内存、4核CPU、映射500GB硬盘（做照片和常用数据存储暂时够用了）。

Docker容器

dsm

  • wordpress：个人博客，使用内网穿透映射到外网
  • frpc：备用，防止openwrt挂掉后链接
  • gitea：github镜像仓库或者自己的自由仓库存储
  • aria2：离线下载工具，主要下载alist上的资源
  • xiaoya：主要作为TVBox的源使用，上面的资源也可以发给aria2下载
  • jellyfin：影音服务器，主要看电视电影；因为电视端不支持客户端解码，所以删除了
  • qbittorrent：种子下载器，主要下载电影等；已经迁移到飞牛NAS上了
  • mediago：下载流媒体，m3u8视频可以直接下载并生成mp4文件；暂时没有需求，后续可以在飞牛NAS上部署一个

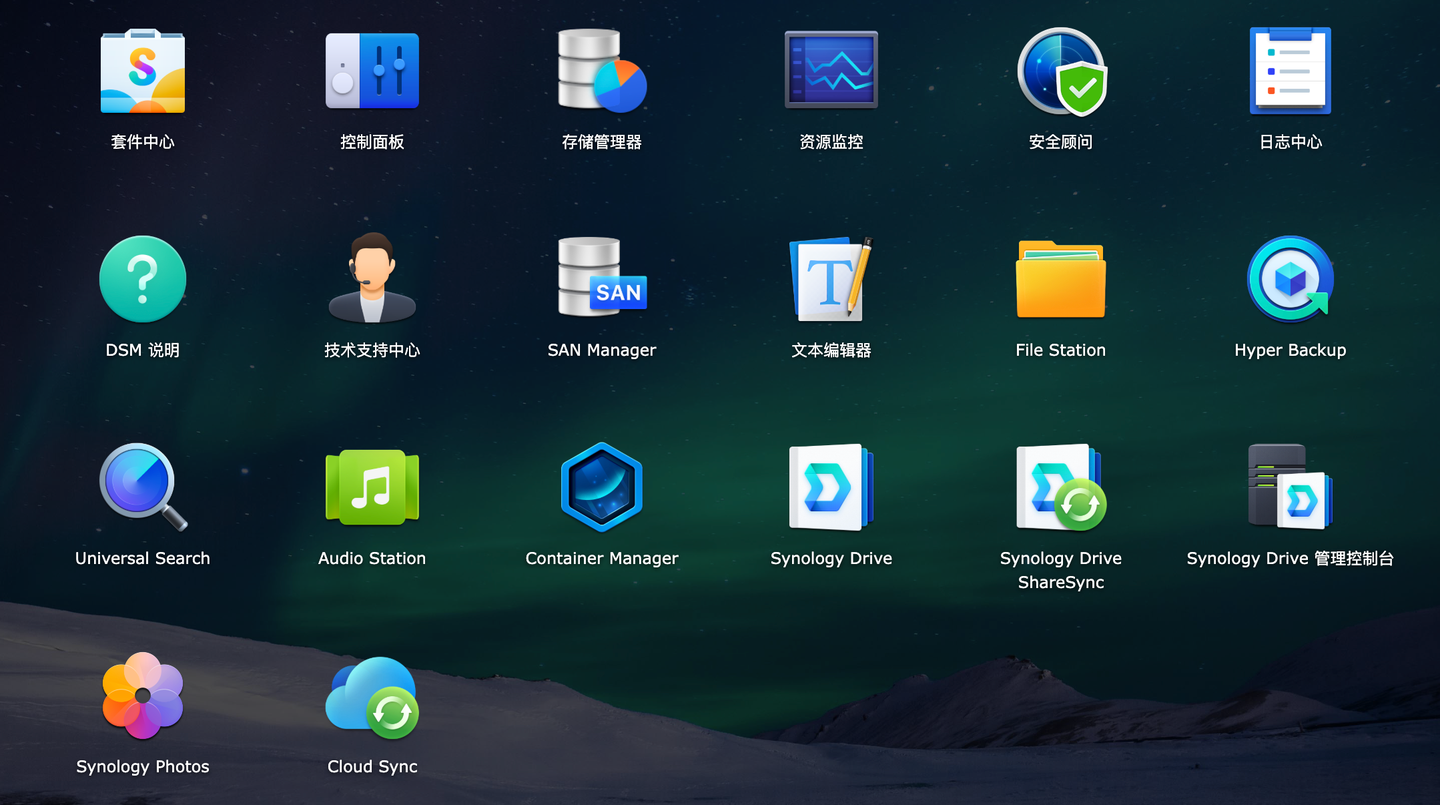

安装的套件

就安装了基本的几个套件，但是整体使用还是很丝滑的。

dsm

功能说明：

  • 文本编辑器：主要修改文本文件，docker配置等
  • Hyper Backup：备份群晖数据（支持加密，加密后文件结构都是看不到的），我只备份重要文件，支持备份历史
  • Container Manager：原来的Docker，套件不能满足的都可以使用Docker部署
  • Synology Drive：私有外盘，安装后可以通过电脑、手机客户端进行文件同步和访问
  • Synology Photos：照片管理软件，可以创建共享相册和私人相册，共享的照片每个人都可以查看，私人照片只有自己账号和管理员可以查看。支持人脸识别、场景识别等。
  • Cloud Sync：云同步，可以将本地的更改实时的同步到云端，不支持历史
  • Audio Station：音乐播放器，可以将本地下载好的音乐导入

备份方案

Alist可以挂载各种云盘，例如百度云盘、阿里云盘、123云盘、微云等。
有些重要的数据一定要做好备份，因为我这里是单盘，所以备份尤其重要。

border

注意事项

Cloud Sync 支持加密备份，虽然文件名是没有加密，但是内容是加密的，例如word文件加密的下载下来也是无法打开的，需要使用Cloud Sync先加密下载到文件夹中才可以正常打开。

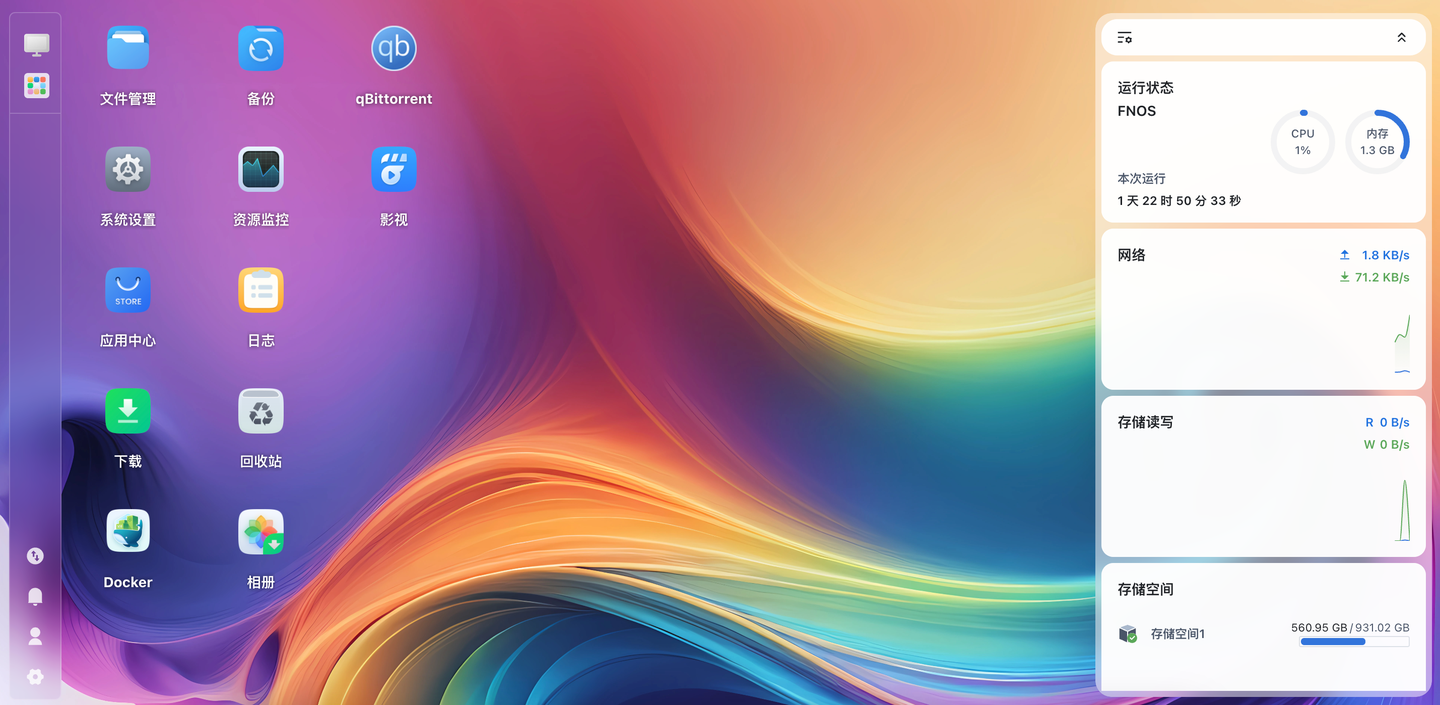

飞牛NAS

官网： https://fnnas.com/
有问题可以去论坛： https://club.fnnas.com/

主要做影视使用，对比其他的服务，最终还是选择了飞牛NAS：

  • Emby是客户端是收费的（开心版在TV上不是很好用）
  • Jellyfin 在TV端不能使用客户端解码，因为J4125的性能还是比较差，也没有做显卡直通，所以打开视频的时候会很慢并且CPU飙升；

飞牛的影视还是做的可以的，TV端播放支持客户端解码很流畅，还支持字幕的下载和切换，刮削错误的视频还可以手动刮削；

目前官方只有：影视、相册、虚拟机，其实也足够了，因为有Docker的加持，可以自己部署一些应用。
测试了一下飞牛和黑群晖，飞牛的启动速度还是很快的。我分配了2GB运行内存，只安装影视勉强够用了。

fnos

我已经将1TB的硬盘直通给了飞牛，至于黑群晖，就存储照片这些，其他做一些加密备份到云端。

个人使用经验

  • 目前应用中心的 qbittorrent 不是很好用，所以我后面换成了docker部署的
  • 应用中心的迅雷下载种子的时候有时候不如 qbittorrent 好用

PVE硬盘直通

磁盘在PVE上有两种使用方式：

1、PVE在硬盘上创建存储，然后将存储分配给虚拟机使用
2、直通给某台虚拟机管理

第1种方案有一个缺陷，那就是这个硬盘只能在PVE上使用，拔掉没有办法在其他机器使用，要是系统崩溃了，也不好恢复。

第2种直通的方案就是将整块硬盘分配给某一台虚拟机使用，其他虚拟机就无法使用这块硬盘了，但是有一个好处就是，如果这个虚拟机挂掉了，那我们只需要重装虚拟机再把磁盘挂上去就可以了，甚至可以挂在另外一台PVE上的某个虚拟机，迁移性要好一些。

所以我们说说直通的方案：

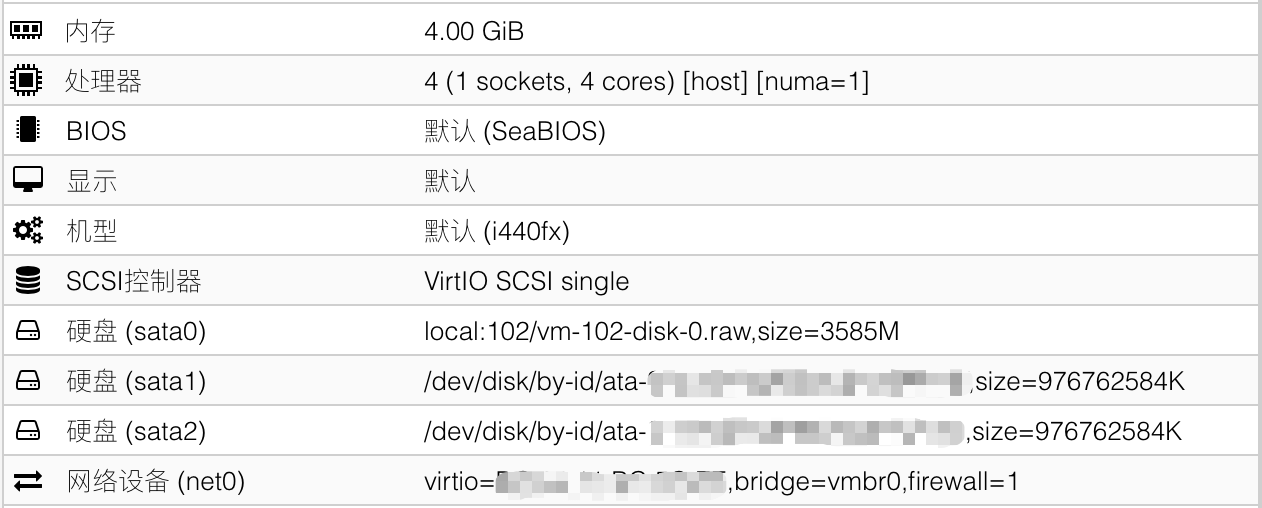

其实不算是直通（直通的话应该是整个SATA控制器，由于我的机器只有一个SATA控制器，所以不能直通），算是映射PVE磁盘到虚拟机，参考文档

ls -l /dev/disk/by-id/ # 查看所有的硬盘

# qm set <vm_id> –<disk_type>[n] /dev/disk/by-id/<type>-$brand-$model_$serial_number
# 例如：
qm set 102 --sata2 /dev/disk/by-id/usb-Kingston_DataTraveler_3.0_E0D55EA493B9F430E89A0686-0:0
qm set 102 --sata2 /dev/disk/by-id/ata-ST4000VX000-2AG166_ZGY163KG

外网访问虚拟机

飞牛NAS是可以通过官方的Connect服务直接访问的，就是速度有些慢，但是做管理NAS足矣。

腾讯云轻量服务器内网穿透，这台服务器只做内网穿透和反向代理，因为性能比较弱，所以上面没有部署什么服务。

虽然我使用的内网穿透的方案，但是不建议将太多的服务暴露在公网来增加被攻击的风险。我目前的方案是，只将Openwrt的SSH端口映射到公网，并且关闭密码登录，仅支持公钥登录。其他所有的服务，例如群晖同步插件的端口都是通过SSH本地端口转发来实现通信的，具体转发教程可以查看ruanyifeng老师的教程；

参考资料
